Регуляторы для установок компенсации реактивной мощности

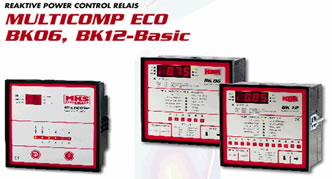

Реле контроля коэффициента мощности Multicomp Eco

Реле контроля коэффициента мощности Multicomp Eco изготавливается на базе микропроцессора и обеспечивает измерение параметров сети через аналого-цифровой преобразователь.

Требуемая емкость для компенсации вычисляется процессором для выполнения коррекции коэффициента мощности. Необходимое число конденсаторных ступеней подключается автоматически с минимальным числом переключений (равные по мощности ступени работают циклически).

Программирование осуществляется с помощью меню. Конкретные параметры установки постоянно хранятся в ПЗУ. Каждая ступень может управляться вручную с помощью функции «ручное-ноль-автоматическое».

Особенности:

• измерение действующей реактивной мощности и вычисление необходимой компенсационной емкости при 4-х квадрантной работе
• самооптимизирущаяся система для достижения быстрой компенсации с минимумом переключений
• светодиодный дисплей для индикации коэффициента мощности, недостающей компенсационной мощности и генерации.



4-квадрантный регулятор коэффициента мощности BK 06/12

Контроллеры ВК06/12 являются 4-квадрантными регуляторами реактивной мощности с 6 или 12 релейными выходами для управления конденсаторными контакторами или тиристорными модулями.

В этой серии сложная логика переключений даёт возможность управлять современными тиристорными модулями вместе с обычными модулями компенсации, с контакторами с воздушным зазором. Для всех ступеней возможно «р учное-0-автоматическое» управление. Мощность ступени, а также соответствующие паузы в работе для разряда конденсаторов свободно программируются для каждой ступени.

Помимо главной функции, а именно управления оборудованием для обеспечения заданной величины cos? посредством располагаемой компенсационной мощности, серия BK располагает рядом важных функций безопасности и удобства эксплуатации.

Анализ параметров сети и функция, контролирующая предельное значение величин, защищают конденсаторы от перенапряжения, перегрузки по току и недопустимой гармонической нагрузки. Интегрированный вход температурного контроля дополнительно контролирует окружающую температуру в устройствах компенсации и включает вентилятор, если предельная температура устройства превышена. Если один из вышеназванных критических параметров превышает предельное значение, запрограммированное на аварийное отключение, контроллер последовательно отключает устройства от питающей сети.

Интегрированный адаптивный режим - одна из наиболее важных и удобных функций. Контроллер определяет точную компенсационную мощность каждой ступени через так называемый внутренний трансформатор тока, который определяет ток фидера установки компенсации. Таким образом, контроллер непосредственно программирует мощности ступеней, которые существенно ускоряют ввод установки в работу. Если какие-либо сбои приводят к уменьшению мощности ступеней, запрограммированная мощность данной ступени будет откорректирована.

Контроллер конфигурируется через меню посредством четырех клавиш и защищен от несанкционированного доступа паролем.



4-квадрантный регулятор коэффициента мощности BK12-Basic

Помимо характеристик прибора ВК06/12 это изделие имеет дополнительный интерфейс для подключения информационной шины «KBR Energy Bus», что позволяет реализовать простую конфигурацию через ваш ПК. Помимо мгновенных значений измерения, Вы можете также считывать их максимальные значения за прошедший период времени, включая время и дату, также как и состояния ступеней в любой момент времени.

В качестве альтернативы, интерфейс может использоваться для подсоединения аналогового устройства вывода или дистанционной передачи показаний.

Тип		MULTICOMP	BK06	BK12
		Eco	Light	Light	Basic
Ступени	Релейные выходы; 250 VA ; 250 V AC ; 50/60 Hz	6	6	12
	Программируемая мощность ступени, кВАр	Пошаговая	Свободная	Свободная
	Время разряда программируемые	60 Сек	0 … 900 Сек	0 … 900 Сек
	Ручное - 0 – Автоматически / отображение положения	*/*	* для каждой ступени/ *	* для каждой ступени/ *
	Измерение емкости для автоматизированного программирования через измерение собственного тока (примечание: т рансформатор тока x/1A должен быть вмонтирован в питающий кабель	-	*	*
	Программируемое определение порядка вращения фаз	*	*	*
Переключения	Самооптимизация (переключение по кругу равных ступеней)	*	*	*
	Специальные функции переключения для	-	- цепей фильтра - линейные 1:1:1:1	- цепей фильтра - линейные 1:1:1:1
			- комбинационный фильтр	- комбинационный фильтр
			индуктивности	индуктивности
	Предел отключения при работе с малой нагрузкой	Фиксированный	Программируемый	Программируемый
Функции контроля	Отключение при отсутствии напряжения	*	*	*
	Отключение при максимальном токе (только при измерении собственного тока)	-	*	*
	Отключение при максимальном напряжении	-	*	*
	Измерение и контроль температуры с управлением вентилятором и аварийным отключением	-	*	*
	Измерение гармоник с выдачей аварийного сигнала	-	*	*
	и аварийное выключение / дополнительные показания	-	Напряжение: KF-U; 3.-13 гармоники Ток Id :3-9 гармоники	Напряжение: KF-U; 3.-13 гармоники Ток Id :3-9 гармоники
	программируемый сигнал неисправности	-	*	*
	Уставка косинуса фи – контроль, сигнализация если не достигнут	-	*	*
	Контроль переключений с показаниями по каждой ступени	-	*	*
	Релейный дисплей состояния (пере -/недо компенсация)	*	*	*
Особые режимы работы	Управление тиристорными контакторами	-	*	*
Дисплеи	Типы дисплеев	светодиодный	светодиодный	светодиодный
	Измеряемые величины (действующие значения / среднеквадратические)	косинус фи / Q потребная	U l-n o. U l-l / косинус ? /. /f сети /Iосн./ Iсобств./ Pобщ./Qобщ. потребная	*
	Дисплей времени работы	-	*	*
Измерение	Класс точности: напряжение, ток / мощность	2 % / 4 %	2 % / 4 %	2 % / 4 %
	Период обновления (опроса)	1000мсек	500мсек	500мсек
	1-фазное измерение (4-квадрантное)	Фаза - фаза	Фаза – фаза или Фаза-нейтраль	Фаза – фаза или Фаза - нейтраль
Память	Долговременная память для переключений	-	-	-	*
	Память событий	-	-	-	*
Защита паролем	Цифровым кодом	-	*	*
Входы	Напряжение: низкое напряжение; прямое измерение	1x 340V … 400V ... 440V AC	1x 80V … 690V ... 760V	1x 80V … 690V ... 760V
	Напряжение: среднее напряжение; измерение через 100V трансформатор	-	0,01 kV … 35kV программируемый	0,01 kV … 35kV программируемый
	Ток: трансформатор основного тока	1 x 0,01A … 1A … 1,2A и 1 x 0,05A … 5A … 6A	1 x 0,01A … 1A … 1,2A и 1 x 0,05A … 5A … 6A	1 x 0,01A … 1A … 1,2A и 1 x 0,05A … 5A … 6A
	Ток: трансформатор собственного тока	-	1 x 0,01A … 1A … 1,2A	1 x 0,01A … 1A … 1,2A
	Частотный диапазон	50Гц или 60Гц	40-70 Гц	40-70 Гц
	2-я уставка для cos ? (для сухого контакта, замыкающеегося при генерации)	-	-	*
Выходы	Дополнительные релейные выходы Реле сигнала неисправности / реле вентилятора	*/-	*/*	*/*
Интерфейсы	Последовательный интерфейс с протоколом KBR Energy - bus	-	-	-	RS485 / Energy - bus
Питани е от сети	Рабочее напряжение (потребление = 15VA)	400V (+10%/-15%); 50/60Hz	230V (10%); 50/60Hz; 15VA	230V (10%); 50/60Hz; 15VA
Механические данные	Корпус - панельный монтаж (ВxШxГ)	144 x 144 x 60 мм	144 x 144 x 90 мм	144 x 144 x 90 мм

* - Стандарт, « - » - отсутствует
