Компанія-виробник ELEKTRISOLA (Німеччина) - найбільший виробник тонких емальованих мідних дротів у світі 0,008 - 0,50 мм (AWG 24 - 58).

Основним продуктом Elektrisola є емальований мідний дріт, який також називається обмотувальний мідний дріт з емалевою ізоляцією або мідний дріт у Північній Америці. Крім мідного емальованого дроту Elektrisola випускає також інші продукти, такі як: алюмінієвий емальований провід, алюмінієвий провід, плакований міддю і т.д.

У виробничій програмі емальовані дроти діаметром від 0,008 мм до 0,50 мм, які відповідають 58 - 24 AWG у Північній Америці. Провід тонкіше ніж 0,04 мм (або 46 AWG) зазвичай називається надтонким мікропроводом. Також випускаються лаки, такі як: поліуретан, поліефірімід, поліамідімід, поліімід різної теплостійкості та лаки, що самоспікаються.

Elektrisola - головний європейський виробник тонких емальованих мідних дротів

Elektrisola є світовим лідером у виробництві тонких та надтонких мідних емальованих дротів. Виробництво та постачання дротів здійснюється як за промисловими стандартами IEC 60317, NEMA MW100, JIS C3202, так і за спеціальними замовленнями клієнтів. Elektrisola виготовляє емальовані дроти не тільки з міді, але й з інших металів. Також виготовляються проводи з емаллю, що самоспікається, та гнучкі багатодротяні проводи (літцендрати).

Виробництво мідних емальованих дротів для всього світу

Замовники з усього світу отримують емальовані дроти з фабрик, які знаходяться в Європі, Азії та Америці. Таким чином досягаються малі дистанції між виробником та замовником, постачання дротів відбувається набагато швидше.

Високий стандарт якості емальованих проводів

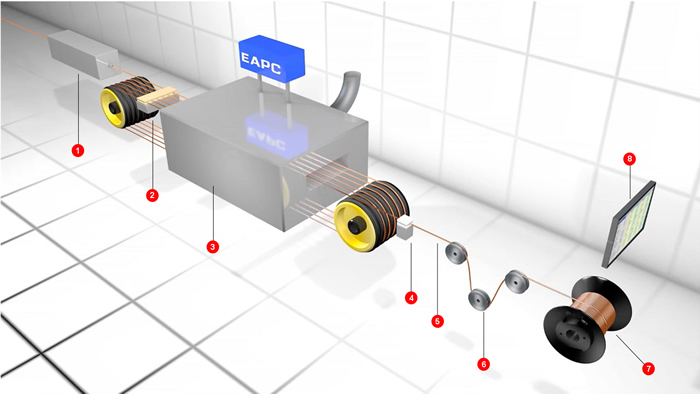

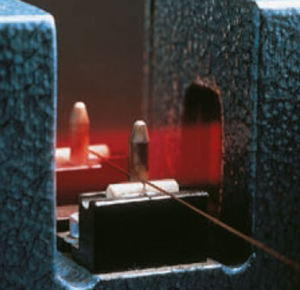

Виробничий процес відбувається за умови суворого контролю всіх технологічних процесів та параметрів виробів. Ефективність дій щодо забезпечення якості продукції засвідчують аудитори в багатьох сертифікатах.

Екологічно чисте виробництво

Екологічно чисте виробництво емальованих дротів та виробництво без шкідливих речовин належить до головних інтересів компанії. Незалежні лабораторії підтверджують у RoHS-сертифікатах про те, що вироблені емальовані дроти екологічно чисті.

Області застосування емальованого дроту

Емальований провід використовується в багатьох продуктах електротехніки, в основному у виробах з дією електромагнітного поля. До особливих застосувань емальованого дроту відносяться котушки без феромагнітного осередка, виготовлені з проводів емалі або алюмінієвого емальованого дроту, а також латунні інжектори, які теж виготовляються з емальованого дроту.

Дроти Elektrisola можуть бути використані у виробництві:

• малих електродвигунів будь-якого призначення
• реле
• датчиків
• соленоїдів
• котушок індуктивності
• малопотужних трансформаторів
• приладів для літакобудування, космосу, для роботи в агресивних середовищах (на АЕС) та в інших областях.


Плюси використання дротів Elektrisola:

1. Дуже високі технічні характеристики, що повністю відповідають заявленим:

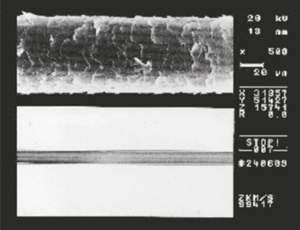

• незмінно однакові, точні діаметри дротів в будь-якому місці замовленої партії
• однакове покриття ізоляцією, точні діаметри дротів в будь-якому місці замовленої партії
• покриття високотехнологічними американськими лаками та компаундами, що забезпечують найвищі характеристики дротів
• готовність виробити будь-які нестандартні діаметри проводів в діапазоні 0.008...0.5мм та проводи з будь-якими характеристиками ізоляції.

2. Кожна партія кожного діаметру проводу проходить випробовування у тестовій лабораторії з наданням заводського тестового сертифікату з усіма виміряними характеристиками проводу (приклад).
3. Можливість замовити дроти з одношаровою (Grade1), двошаровою (Grade2) та тришаровою (Grade3) ізоляцією, що дозволяє досягти потрібних характеристик готових виробів, варіювати та покращувати їх характеристики.
4. Мінімальний об'єм замовлення - від 1 кг.

Компанія Elektrisola також виробляє мідні емальовані проводи, що самоспікаються, діаметром 0.008...0.5 мм, а також алюмінієві дроти, плаковані міддю, літцендрат та інші продукти.
Наша компанія аккредитована для постачання продукції військового призначення. Ми гарантуємо, що замовник отримає тільки заводську продукцію Elektrisola, на фірмових котушках та у фірмовій упаковці.

Мідні емальовані дроти згідно з європейськими стандартами IEC (МЕК)

Код продукції	P155	P180	G180	E180	A200	AI210	I220	ML240
Назва продукту	Polysol 155	Polysol 180		Estersol 180	Amidester 200	Amidester 210
Покриття	Модифікований поліуретан	Модифікований поліуретан	Модифікований поліуретан	Поліестерімід	Theic-модиф. поліестерімід	A200 + поліамідімід	Поліамідімід	Ароматичний поліімід
Сертифікати IEC (МЕК)	IEC 60317-20, IEC 60317-4	IEC 60317-51, IEC 60317-20	IEC 60317-51, IEC 60317-20	IEC 60317-23, IEC 60317-3/-8	IEC 60317-8	IEC 60317-13	IEC 60317-57, IEC 60317-26	IEC 60317-46, IEC 60317-7
Сертифікати NEMA	MW 79, MW 2, MW 75	MW 82, MW 79, MW 75	MW 82, MW 79, MW 75	MW 77, MW 5, MW 26	MW 74, MW 5, MW 30	MW 35, MW 73	MW 81	MW 16
Сертифікати UL	так	так	так	так	так	так	так	так
Діапазон діаметрів проводів	0,010 - 0,50 мм	0,010 - 0,50 мм	0,010 - 0,50 мм	0,010 - 0,50 мм	0,010 - 0,50 мм	0,015 - 0,50 мм	0,015 - 0,50 мм	0,015 - 0,50 мм
Характеристики	Дуже добра здатність до лудіння та високі теплові значення	Дуже добра здатність до лудіння при 370 °C та підвищені теплові значення	Не містить мастила, дуже низький рівень газовиділення, хороша паяність при температурі 370°C та підвищені теплові показники	Дуже добра придатність до лудіння при високих температурах, підвищені теплові значення та дуже хороша хімічна стійкість	Високі теплові значення та добра стійкість до хімікатів	Високі теплові властивості та механічна міцність	Високі термічні властивості та хороша хімічна стійкість	Дуже високі термічні властивості та відмінна хімічна та радіаційна стійкість
Основне застосування	Малі трансформатори, реле, соленоїди, невеликі двигуни, котушки, годинники, трансформатори, прилади	Автомобільні котушки, реле та котушки запалювання, трансформатори та соленоїди	Закриті реле та компоненти SMD	Маленькі двигуни, невеликі трансформатори, автомобільні котушки	Двигуни, малі двигуни, трансформатори	Двигуни, трансформатори	Малі двигуни, автомобільні датчики та соленоїди, трансформатори	Екстремальні навантаження, авіація, космос, військова техніка
Теплові параметри дротів Elektrisola
Температурний індекс 20000 год. по IEC 60172	158 °C	192 °C	192 °C	195 °C	210 °C	212 °C	230 °C	245 °C
Температура плавлення дротів Elektrisola (в порівнянні з дротами по стандарту IEC 60851-6.4)
D=0.05мм: дроти по станд. IEC 60851-6.4	≥ 200°С	≥ 230°С	≥ 230°С	≥ 265°С	≥ 320°С	≥ 320°С	≥ 350°С	≥ 450°С
D=0.05мм: дроти вир-ва Elektrisola	225°С	260°С	260°С	315°С	350°С	365°С	390°С	450°С
D=0.25мм: дроти по станд. IEC 60851-6.4	≥ 200°С	≥ 230°С	≥ 230°С	≥ 265°С	≥ 320°С	≥ 320°С	≥ 350°С	≥ 450°С
D=0.25мм: дроти вир-ва Elektrisola	230°С	265°С	265°С	325°С	360°С	380°С	410°С	500°С
Тепловий удар дротів Elektrisola (в порівнянні з дротами по стандарту IEC 60851-6.3)
D=0.05мм: дроти по станд. IEC 60851-6.3	≥ 175 °С	≥ 200 °С	≥ 200 °С	≥ 200 °С	≥ 220 °С	≥ 220 °С	≥ 240 °С	≥ 260 °С
D=0.05мм: дроти вир-ва Elektrisola	190 °С	210 °С	210 °С	260 °С	230 °С	250 °С	250 °С	330 °С
D=0.25мм: дроти по станд. IEC 60851-6.3	≥ 175 °С	≥ 200 °С	≥ 200 °С	≥ 200 °С	≥ 220 °С	≥ 220 °С	≥ 240 °С	≥ 260 °С
D=0.25мм: дроти вир-ва Elektrisola	180 °С	200 °С	200 °С	250 °С	220 °С	240 °С	240 °С	320 °С
Код продукції	P155	P180	G180	E180	A200	AI210	I220	ML240
Електричні параметри дротів Elektrisola (в порівнянні з дротами по стандарту IEC 60851-5.1 та -5.2)
Безперервність низької напруги для проводів із ізоляцією типу Grade 1
D=0.05мм: дроти по станд. IEC 60851-5.1	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40
D=0.05мм: дроти вир-ва Elektrisola	0	0	0	0	0	0	0	0
Безперервність високої напруги для проводів із ізоляцією типу Grade 1
D=0.05мм: дроти по станд. IEC 60851-5.2	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40	≤ 40
D=0.05мм: дроти вир-ва Elektrisola	2	2	2	2	2	2	2	2
D=0.25мм: дроти по станд. IEC 60851-5.2	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
D=0.25мм: дроти вир-ва Elektrisola	1	1	1	1	1	1	1	1
Напруга пробивання ізоляції дроту (при 20°C та відносній вологості 35%)
D=0.05мм: дроти вир-ва Elektrisola	220 В/мкм	220 В/мкм	220 В/мкм	220 В/мкм	220 В/мкм	210 В/мкм	210 В/мкм	210 В/мкм
D=0.25мм: дроти вир-ва Elektrisola	180 В/мкм	180 В/мкм	180 В/мкм	180 В/мкм	180 В/мкм	170 В/мкм	170 В/мкм	170 В/мкм
Зниження напруги пробою при підвищенні температури для проводів із ізоляцією типу Grade 1
D=0.05мм: дроти вир-ва Elektrisola	25% / 155 °С	20% / 180 °С	20% / 180 °С	20% / 200 °С	20% / 200 °С	20% / 220 °С	20% / 220 °С	15% / 240 °С
D=0.25мм: дроти вир-ва Elektrisola	25% / 155 ° С	20% / 180 ° С	20% / 180 ° С	20% / 180 ° С	20% / 200 ° С	20% / 200 ° С	20% / 220 ° С	15% / 240 ° С
Код продукції	P155	P180	G180	E180	A200	AI210	I220	ML240
Механічні параметри дротів Elektrisola (в порівнянні з дротами по стандарту IEC 60851-3, частина 3.1)
Подовження проводів з ізоляцією типу Grade 1
D=0.05мм: дроти по станд. IEC 60851-3 частина 3.1	≥ 14%	≥ 14%	≥ 14%	≥ 14%	≥ 14%	≥ 14%	≥ 14%	≥ 14%
D=0.05мм: дроти вир-ва Elektrisola	23%	23%	23%	23%	23%	23%	23%	23%
D=0.25мм: дроти по станд. IEC 60851-3 частина 3.1	≥ 25%	≥ 25%	≥ 25%	≥ 25%	≥ 25%	≥ 25%	≥ 25%	≥ 25%
D=0.25мм: дроти вир-ва Elektrisola	40%	40%	40%	40%	40%	40%	40%	40%
Розтягування на розрив проводів із ізоляцією Grade 1
D=0.05мм: дроти вир-ва Elektrisola	57 сантиНьютон	57 сантиНьютон	57 сантиНьютон	57 сантиНьютон	57 сантиНьютон	57 сантиНьютон	57 сантиНьютон	57 сантиНьютон
D=0.25мм: дроти вир-ва Elektrisola	1370 сантиНьютон	1370 сантиНьютон	1370 сантиНьютон	1370 сантиНьютон	1370 сантиНьютон	1370 сантиНьютон	1370 сантиНьютон	1370 сантиНьютон
Паяння проводів із ізоляцією Grade 1
D=0.05мм: дроти вир-ва Elektrisola	0,3 с/370°С	1,8 с/370°С	1,8 с/370°С	1,8 с/470°С	не паяємий	не паяємий	не паяємий	не паяємий
D=0.25мм: дроти вир-ва Elektrisola	0,7 с/370°С	2,8 с/370°С	2,8 с/370°С	2,8 с/470°С	не паяємий	не паяємий	не паяємий	не паяємий



Перейти до детальних технічних характеристик та цін проводів ML240



Мідні емальовані дроти, що самоспікаються

Код продукції

AB15

ABN15

CBP15

FS15

FSP15

PSP15

HSP15

FSP18

STP18

HSP18

FS18

HS18

FS20

Назва продукту

Butybond AB15

Buty Nylon ABN15

Butybond CBP15

Solabond FS15

Solabond FSP15

Solabond PSP15

Solabond HSP15

Solabond FSP18

Thermobond STP18

Solabond HSP18

Solabond FS18

Solabond HS18

Solabond FS20

Ізоляційний шар

Модиф. поліуретан

Модиф. поліуретан, покритий поліамідом

Модиф. поліуретан

Модиф. поліуретан

Модиф. поліуретан

Модиф. поліуретан

Модиф. поліуретан

Модиф. поліуретан

Модиф. поліуретан

Модиф. поліуретан

Поліестеремід

Поліестерімід

Theic-мод. поліестереміда

Код ізоляційного шару

P155

PN155

P155p

P155

P155p

P155p

P155p

P180

P180

P180

E180

E180

A200

Лак, що спікається

Полівініл-бутирал

Полівініл-бутирал

Полівініл-бутирал

Поліамід

Поліамід

Поліамід

Поліамід

Поліамід

Поліамід

Поліамід

Поліамід

Поліамід

Поліамід

Код лаку, що спікається

AB

AB

CB

FS

FS

PS

HS

FS

ST

HS

FS

HS

FS

Діапазон діаметрів дротів

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

0.01 - 0.50 мм

Характеристики

Лудіння при низькій температурі, без пошкодження лаку

Лудіння при низькій температурі

Розчинник, що самоспікається, швидке висихання

Розчинник, що самоспікається, без пошкодження лаку

Можливе спікання розчинником

Універсальна емаль, що самоклеїться, широкий технологічний інтервал, висока міцність склеювання, термореактивна, негігроскопічна

Відмінне спікання гарячим повітрям

Можливе спікання розчинником, хороші теплові властивості лаку

Добра намотувальна здатність, застосовні для термореактивних матеріалів

Гарне спікання гарячим повітрям, хороші теплові властивості лаку

Добрі теплові властивості лаку

Гарне спікання гарячим повітрям, хороші теплові властивості лаку

Високі теплові властивості

Основне застосування

Крокові мотори для кварцового годинника, інструменти, звукові котушки, датчики, трансформатори

Транспондери

Крокові мотори для кварцового годинника, інструменти, звукові котушки, датчики

Інструменти, гучномовці, малопотужні двигуни, датчики

Інструменти, гучномовці, малопотужні двигуни, датчики

Інструментальні котушки, гучномовці, вібромотори, датчики, приймачі та динаміки для мобільних телефонів

Інструменти, гучномовці, малопотужні двигуни, датчики

Інструменти, гучномовці, малопотужні двигуни, датчики, трансформатори

Потужні динаміки, вібраційні двигуни

Інструменти, гучномовці, малопотужні двигуни, датчики, трансформатори

Малопотужні мотори, гучномовці

Малопотужні мотори, гучномовці

Малопотужні мотори, гучномовці

Теплові параметри ізоляційного лаку дротів Elektrisola

Температурний індекс 20000 год. за ASTM D 2307

158 °C

170 °C

158 °C

158 °C

158 °C

158 °C

158 °C

192 °C

192 °C

192 °C

195 °C

195 °C

210 °C

Температура плавлення лаку

0.05мм: дроти вир-ва Elektrisola

225 °C

225 °C

225 °C

225 °C

225 °C

225 °C

225 °C

260 °C

260 °C

260 °C

315 °C

315 °C

350 °C

0.25мм: дроти вир-ва Elektrisola

230 °C

230 °C

230 °C

230 °C

230 °C

230 °C

230 °C

265 °C

265 °C

265 °C

325 °C

325 °C

360 °C

Код продукції

AB15

ABN15

CBP15

FS15

FSP15

PSP15

HSP15

FSP18

STP18

HSP18

FS18

HS18

FS20

Тепловий удар для лаку

0.05мм: дроти вир-ва Elektrisola

190 °C

190 °C

190 °C

190 °C

190 °C

190 °C

190 °C

210 °C

210 °C

210 °C

260 °C

260 °C

230 °C

0.25мм: дроти вир-ва Elektrisola

180 °C

180 °C

180 °C

180 °C

180 °C

180 °C

180 °C

200 °C

200 °C

200 °C

250 °C

250 °C

220 °C

Спікання дротів Elektrisola

Спікання гарячим повітрям

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

0.01 - 0.5 мм

Спікання у печі

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

0.1 - 0.5 мм

Спікання розчинником

обмежено придатний

обмежено придатний

обмежено придатний

придатний

придатний

непридатний

непридат-ний

придатний

непридатний

непридатний

обмежено придатний

непридатний

обмежено придатний

Рекомендований розчинник

етанол/метанол

етанол/метанол

етанол/метанол

етанол/метанол

етанол/метанол

нема даних

нема даних

етанол/метанол

нема даних

нема даних

етанол/метанол

нема даних

етанол/метанол

Рекомендована температура для спікання

120 - 140 °C

120 - 140 °C

120 - 140 °C

150 - 170 °C

150 - 170 °C

150 - 170 °C

150 - 170°C

150 - 170 °C

180 - 200 °C

150 - 170 °C

150 - 170 °C

150 - 170 °C

150 - 170 °C

Здатність до лудіння дротів Elektrisola

0.05мм: дроти вир-ва Elektrisola

0.8s / 390°C

0.8s / 390°C

0.8s / 390°C

0.4s / 390°C

0.4s / 390°C

0.4s / 390°C

0.4s / 390°C

0.7s / 390°C

2.0s / 390°C

0.7s / 390°C

1.6s / 470°C

1.9s / 470°C

не паяється

0.25мм: дроти вир-ва Elektrisola

1.4s / 390°C

1.4s / 390°C

1.4s / 390°C

0.7s / 390°C

0.7s / 390°C

0.7s /390°C

0.7s / 390°C

1.6s / 390°C

2.0s / 390°C

2.0s / 390°C

3.0s / 470°C

3.4s / 470°C

не паяється







Перейти до технічного каталогу емальованих мідних проводів

Перейти до зведеної таблиці характеристик емальованих мідних проводів

Перейти до каталогу мідних емальованих дротів, що самоспікаються

Перейти до оглядового каталогу літцендрату



Сертифікати:

ISO 14001
ISO 9001
REACH (Registration, Evaluation and Authorization of Chemicals) in Europe
Перелік матеріалів, що використовуються для виготовлення емальованих мідних дротів
Certificate of Conformance
Certificate of Conformance 2
Приклад тестового сертифікату на мідний емальований провід ML240

ТОВ "ТЕХНОЕЛЕКТРО" пропонує весь спектр продукції компанії ELEKTRISOLA в Україні.
Звернувшись до нашої компанії Ви отримаєте повну технічну та цінову інформацію щодо продукції ELEKTRISOLA.
