Камери збірні одностороннього обслуговування КСО-272
 |
Камери збірні одностороннього обслуговування серії КСО-272 на номінальну напругу 6 (10) кВ змінного трифазного струму частоти 50Гц, призначені для комплектування розподільних пристроїв мереж із ізольованою або заземленою нейтраллю розподільних пристроїв 6(10) кВ підстанцій та електричних станцій. Камери можуть комплектуватись як масляними, так і вакуумними вимикачами. Камери КСО-272 є звареною металоконструкцією з гнутих сталевих профілів. У камері розміщується апаратура первинних з'єднань на фасаді стоять приводи вимикачів та роз'єднувачів.
Камери КСВ-272 виконано з урахуванням усіх норм та ПУЕ, після виробництва перевіряється відділом технічного контролю ВТК. Камери збірні одностороннього обслуговування серії КСВ 272 відповідають ТУ.
Структура умовного позначення камер КСО-272-Х/Х УХ (для варіантів з масляними вимикачами):
КСО – камера збірна одностороннього обслуговування;
2 – модифікація;
72 – рік розробки;
Х – позначення схем первинних з'єднань;
Х – позначення схем вторинних з'єднань;
УХ - кліматичне виконання та категорія розміщення (3; 4) за ГОСТ 15150-69
Х – порядковий номер схеми первинних з'єднань;
Х – буквене позначення:
П – пружинний привід ПП-67,
ПВ – пружинний привід ППО-10,
Е – електромагнітний привід ПЕ-11,
Т – трифазний силовий трансформатор,
А – автоматичне перемикання,
Р – ручне перемикання;
Х - номінальний струм камери, А (400; 600; 1000);
Х - тип трансформатора напруги чи розрядника (НОМ, НАМІ, НТМІ, НТМК, РВО, РВРД).
В якості заміни масляних вимикачів можуть бути використані високовольтні вакуумні вимикачі:
- серії BB\TEL (Таврида-Електрик)
- серій ВР та ВРС (РЗВА)
- серії Susol VL (LS Industrial)
- серій SION (Siemens)
- серій EASYPACT EXE та Evolis (Schneider Electric)
- серій VD4, HD4, VM1 (АВВ)
- вимикачі CNC (Китай)
- вимикачі Chint (Китай).
У КСО-272 реалізуються різні види захисту та автоматики, як на базі електромеханічних реле, так і на сучасних мікропроцесорних блоках:
- REF та REU фірми АВВ;
- SEPAM фірми Schneider Electric;
- МРЗС-05 ПЗ "Київприлад";
- MICOM фірми Areva;
- SIPROTEC фірми SIEMENS;
- SPAC фірми АББ Автоматизація;
- УЗА фірми Енергомашвін;
- реле РС80, РС83, РС830 пр-ва РЗА Системз
- реле РЗЛ пр-ва РЕЛСІС
- реле компанії PREMKO та ін.
Схема первинних з'єднань (PDF)
Схема первинних з'єднань елементів РП (PDF)
Основні технічні характеристики КСО-272:
| Номинальна напруга, кВ | 6; 10 |
| Найбільша рабоча напруга, кВ | 7,2; 12 |
| Номінальний струм головних ланцюгів, А | 630; 1000 |
| Номінальний струм вакуумного вимикача, А | 630; 1000 |
| Номінальний струм роз'єднувача, А | 630; 1000 |
| Струм електродинамічної стійкості, кА | 51 |
| Частота, Гц | 50 |
| Струм термічної стійкості (короткочасний, до 3 сек.), кА | 20 |
| Номінальна напруга ланцюгів керування, В | 220 |
| Рівень ізоляції згідно ГОСТ 1516.1-76 | нормальний |
| Климатичне виконання та категорія розміщення | УХЛ4 |
| Релейний захист | РС80, РС83, РС830 (РЗА Системз) РТ40, УЗА-10, МРЗС, МІСОМ та ін. |
Коротка презентація високовольтних камер, комірок та комплектних розподільних пристроїв, що випускаються нашим заводом:
Приклади комірок КСО-272 з вакуумними вимикачами:
 |
 |
|
 |
 |
|
 |
||

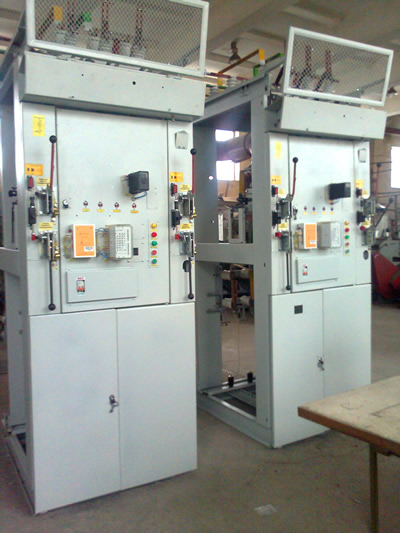

| Комірки КСО-272 в процесі збірки | ||
