Камери збірні одностороннього обслуговування КСО-393M

Камери збірні одностороннього обслуговування КСО-393М та шинні мости до них призначені для комплектування розподільних пристроїв напругою 6 та 10 кВ змінного струму для систем із ізольованою нейтраллю та передбачають встановлення вакуумних вимикачів.
Вид управління: місцеве, дистанційне, телекерування. Кліматичне виконання У3 за ГОСТ15150-69.
При дворядному встановленні камери КСВ комплектуються шинними мостами з роз'єднувачами або без них.
Відстань між фасадами рядів камер – 2000мм, 2500мм чи 3000мм. Приводи роз'єднувачів шинних мостів встановлюються на торцевих панелях.
Опора з ізоляторами встановлюється в крайньому лівому положенні монтажу камер для кріплення збірних шин.
Торцева панель встановлюється в крайньому правому положенні ряду камер КСО-393М для кріплення збірних шин та для забезпечення безпеки обслуговування.
У пристроях релейного захисту та автоматики застосовуються електромеханічні або мікропроцесорні пристрої (на вибір замовника).
Ступінь захисту камер з боку фасаду IP20 згідно з ГОСТ 14254-96. Навколишнє середовище не вибухонебезпечне, що не містить струмопровідного пилу, агресивних газів і пар у концентраціях, що руйнують метали та ізоляцію.
Камери КСО393М відповідають ТУ.

Основні технічні характеристики КСО-393M

Номінальна напруга, кВ	6, 10
Найбільша робоча напруга, кВ	7,2; 12
Тип струму	змінний
Частота, Гц	50, 60
Номінальний струм головних ланцюгів, А	1600, 1000, 630, 400
Номінальний струм відключення вимикача, кА	12,5; 20; 31,5
Електродинамічна стійкість основних кіл, кА	51
Струм термічної стійкості 3 сек, кА	20, 25, 31,5
Номінальна напруга допоміжних кіл, В:	~220 (=220)
- захисту, управління та сигналізації постійного та змінного струму	~220 (=220)
- трансформаторів напруги	~100
- освітлення всередині камер	~36
- трансформаторів власних потреб	~380 (220)
Вид кліматичного виконання згідно ГОСТ15150-69	У3
Спосіб обслуговування	односторонній
Габаритні розміри, мм: камери камер з трансформатором власних потреб опори з ізоляторами торцевої панелі шинного мосту ШМ (з камерою КСО) шинного мосту ШМР (з камерою КСО)	2500х800х800 2500х800х800 300х780х80 2600х800х60 2550 2550
Маса камери, кг не більше	230...300

Стандартні габаритні розміри КСО-393M із вакуумним вимикачем BB/TEL

Варіанти головних кіл камер КСО-393М

В якості високовольтних вакуумних вимикачів можуть бути встановлені наступні вироби:

серії BB\TEL (Таврида-Електрик)
серій ВР та ВРС (РЗВА)
серії Susol VL (LS Industrial)
серій SION (Siemens)
серій EASYPACT EXE та Evolis (Schneider Electric)
серій VD4, HD4, VM1 (АВВ)
вимикачі CNC (Китай)
вимикачі Chint (Китай)

У КСО-393М реалізуються різні види захисту та автоматики, як на електромеханічних реле, так і на сучасних мікропроцесорних блоках:

REF та REU фірми АВВ;
SEPAM фірми Schneider Electric;
МРЗС-05 ПЗ "Київприлад";
MICOM фірми Areva;
SIPROTEC фірми SIEMENS;
SPAC фірми АББ Автоматизація;
УЗА фірми Енергомашвін;
реле пр-ва РЗА Системз
реле пр-ва РЕЛСІС
реле компанії PREMKO та ін.

Завантажити загальний опитувальний лист на комірки КСО

Завантажити опитувальний лист на комірки КСО-393М

Коротка презентація високовольтних камер, комірок та комплектних розподільних пристроїв, що випускаються нашим заводом:

Приклади комірок КСО-393М, що випускаються:

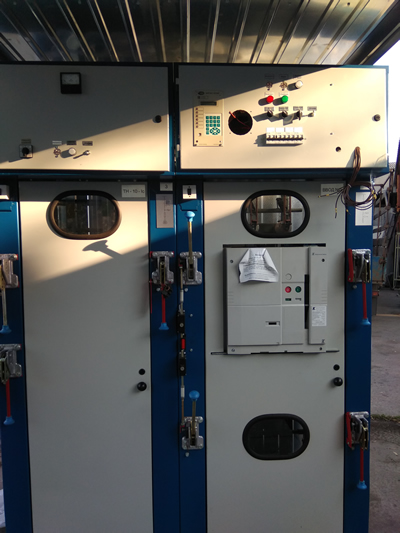

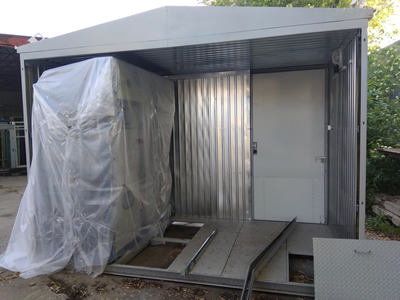

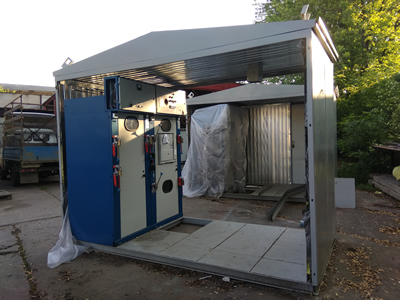

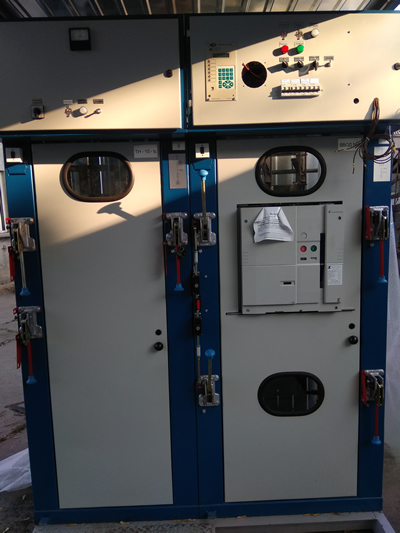

Комірки КСО-393М в утепленому металевому контейнері






Приклади "вузьких" комірок КСО-393М
