Камеры сборные одностороннего обслуживания КСО-393M




Камеры сборные одностороннего обслуживания КСО-393М и шинные мосты к ним предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ переменного тока частотой 50 Гц для систем с изолированной нейтралью и предусматривают установку вакуумных выключателей.
Вид управления: местное, дистанционное, телеуправление. Климатическое исполнение У3 по ГОСТ15150-69.
При двухрядной установке камеры КСО комплектуются шинными мостами с разъединителями или без них.
Расстояние между фасадами рядов камер – 2000мм, 2500мм или 3000мм. Приводы разъединителей шинных мостов устанавливаются на торцевых панелях.
Опора с изоляторами устанавливается в крайнем левом положении сборки камер для крепления сборных шин.
Торцевая панель устанавливается в крайнем правом положении сборки камер для крепления сборных шин и для обеспечения безопасности обслуживания.
В устройствах релейной защиты и автоматики применяются электромеханические и электронных реле или  микропроцессорные  устройства (по выбору заказчика).
Степень защиты камер со стороны фасада IP20 по ГОСТ 14254-96. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли,
агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Камеры КСО393М соответствуют ТУ.



Основные технические характеристики КСО-393M

Номинальное напряжение, кВ

6, 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Род тока

переменный

Частота, Гц

50, 60

Номинальный ток главных цепей, А

1600, 1000, 630, 400

Номинальный ток отключения выключателя, кА

12,5; 20; 31,5

Электродинамическая стойкость главных цепей, кА

51

Ток термической стойкости трех секундный, кА

20, 25, 31,5

Номинальное напряжение вспомогательных цепей, В:


~220 (=220)

    - цепи защиты, управления и сигнализации постоянного и переменного тока;

    - цепи трансформаторов напряжения;

~100

    - цепи освещения внутри камер;

~36

    - цепи трансформаторов собственных нужд

~380 (220)

Вид климатического исполнения по ГОСТ15150-69

У3

Способ обслуживания

односторонний

Габаритные размеры, мм:
камеры
камер с трансформатором собственных нужд
опоры с изоляторами
панели торцевой
шинного моста ШМ (с камерой КСО)
шинного моста ШМР (с камерой КСО)


2500х800х800
2500х800х800
300х780х80
2600х800х60
2550
2550

Масса камеры, кг не более

230...300





Стандартные габаритные размеры КСО-393M с вакуумным выключателем BB/TEL



































Варианты главных цепей камер КСО-393М























































В качестве высоковольтных вакуумных выключателей могут быть устанавлены следующие изделия:

  • серии BB\TEL (Таврида-Электрик)
  • серий ВР и ВРС (РЗВА)
  • серии Susol VL (LS Industrial)
  • серий SION (Siemens)
  • серий EASYPACT EXE и Evolis (Schneider Electric)
  • серий VD4, HD4, VM1 (АВВ)
  • выключатели CNC (Китай)
  • выключатели Chint (Китай).

В КСО-393М реализуются различные виды защит и автоматики, как на электромеханических реле, так и на современных микропроцессорных блоках:

  • REF и REU фирмы АВВ;
  • SEPAM фирмы Schneider Electric;
  • МРЗС-05 ПО "Киевприбор";
  • MICOM фирмы AREVA;
  • SIPROTEC фирмы SIEMENS;
  • SPAC фирмы АББ Автоматизация;
  • УЗА фирмы Энергомашвин;
  • реле пр-ва РЗА Системз
  • реле пр-ва РЕЛСИС
  • реле компании PREMKO и др.


Скачать общий опросный лист на ячейки КСО >>>

Скачать опросный лист на ячейки КСО-393М >>>



Краткая презентация высоковольтных камер, ячеек и комплектных распредустройств, выпускаемых нашим заводом:





Примеры выпускаемых ячеек КСО-393М:

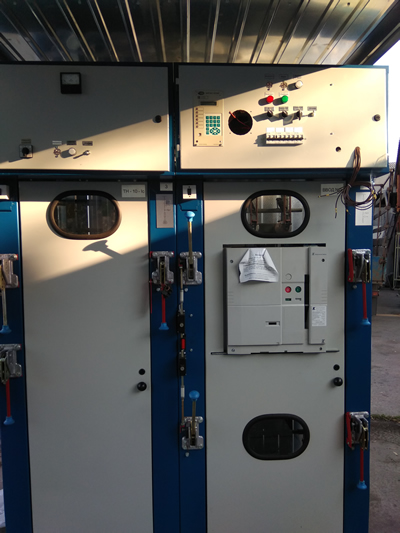

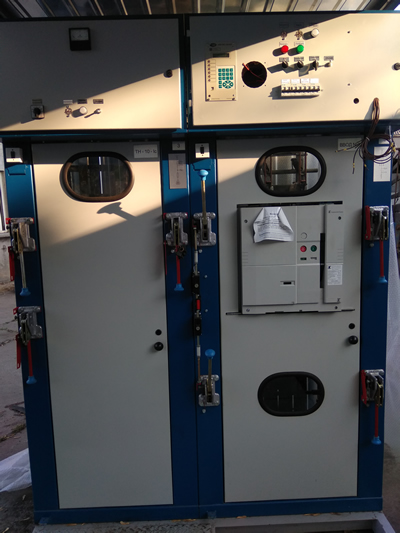

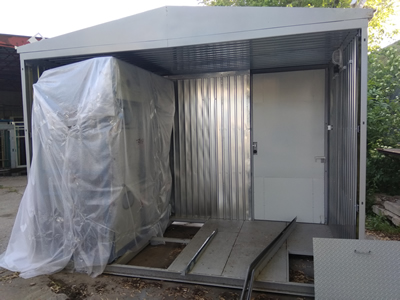

Ячейки КСО-393М в утепленном металлическом контейнере






Примеры "узких" ячеек КСО-393М
