Воздушные низковольтные автоматические выключатели серий U и HiAN/HiAS
Данные устройства рассчитаны
на диапазон токов от 630 до 6300 А и содержат в себе передовые достижения
коммутационных технологий Hyundai.
Об этом говорят следующие показатели: высокая отключающая способность
и высокая динамическая стойкость
при напряжении 500 В АС — от 70
до 130 кА.
Автоматические выключатели выпуска.nся как в фиксированном, так и в выкатном исполнении (на 4000 А и выше — только в выкатном). Тип шинного присоединения — заднее горизонтальное или заднее вертикальное.
Встроенные многофункциональные
электронные реле защиты (APR) обеспечивают высочайшую точность
рабочих характеристик и защитных
функций в аварийных режимах. Представлено 7 типов APR: 5 для защиты
цепи питания общего назначения
и 2 для защиты генератора.
Каждое устройство APR имеет разнообразные функции индикации и защиты, и можно выбрать устройство, максимально соответствующее требованиям
к набору функций: L (длительная выдержка), S (кратковременная выдержка), I (мгновенное расцепление), MCR
(функция расцепления при превышении тока включения), G (расцепление
при КЗ на землю), P (настраиваемая
подача предупредительного сигнала
перед расцеплением — светодиод
красного цвета). При этом функции
индикации возможно использовать
на удалении: встроенный контакт «UI» меняет свое состояние через 80 мс после срабатывания защиты, встроенный
контакт «Uit» (или «CP/I», в зависимости
от модели APR-электронного расцепителя) подает продолжительный сигнал
на LCD-дисплей (или светодиод, в зависимости от модели APR-электронного
расцепителя) до тех пор, пока не будет
выполнен «сброс» на APR. Работу защитных функций можно протестировать внешним устройством проверки
APR (опция) или самим APR, для этого

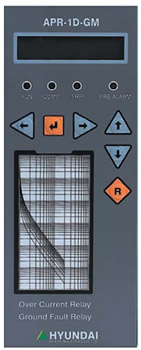

нужно войти в меню «Test» (для модели
APR-1D-GM.
Для удаленного мониторинга и управления автоматическими выключателями есть возможность связи по протоколу ModBus через порт RS-485 (у расцепителя APR-1D-GM). Все устройства APR
требуют внешний источник питания
AC/DC 100...250 В.
 |
Все воздушные автоматические выключатели Hyundai имеют ручной
и моторный (опция) привод взвода силовых пружин, возможность дистанционного управления через соленоиды
включения/отключения или по протоколу ModBus (с APR-1D-GM), а также
могут комплектоваться расцепителями
минимального напряжения и дополнительными контактами. Меры безопасности могут быть усилены системой
блокировки с ключом, крышкой блокировки кнопок, устройством предотвращения неправильной установки (для
выкатных вариантов), а также устройствами механической блокировки.
Резиновый фланец двери закрывает
пространство между вырезом в двери щита и воздушным выключателем
и обеспечивает защиту по классу IP20.
Для определения необходимости проведения технического обслуживания
на передней панели выключателей
встроен 5-значный счетчик циклов
(стандартная комплектация). Все воздушные автоматические выключатели
Hyundai соответствуют стандартам:
МЭК (IEC 60947-2), европейскому EN
60947-2, российским ГОСТ Р 50345-99
и ГОСТ Р 51326.1-99 и другим стандартам качества: NEMA PUB NO.SG3 (Национальная ассоциация производителей
электротехнического оборудования),
VDE 0660 (Ассоциация немецких электроинженеров), ANSI C37.13 (стандарт
Американского национального института стандартов). Изделия имеют
многочисленные сертификаты, в том
числе и LR/U.K. (Регистр судоходства
Ллойда).
